| Menşe yeri: | Çin |
| Marka adı: | JIMA |
| Sertifika: | ISO9001：2008,ISO14001:2004，T28001-2011 |
| Model numarası: | EDCUHTE |
| Min sipariş miktarı: | Müzakereler |
|---|---|
| Fiyat: | Negotiations |
| Ambalaj bilgileri: | Ahşap kutu |
| Teslim süresi: | 10 ~ 20DAYS |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | Yılda 6000MT |
| Adı: | İyi aşındırma yeteneği ile Yüksek hız devresi için HTE 17um ED bakır folyo | Standart: | IPC 4562 |
|---|---|---|---|
| Paket: | Standart ahşap kutu | Uygulama: | pcb / CCL |
| Kalınlığı: | 17um, 0.017mm | Ağırlık:: | 100 ° 500kgs / rulo |
| Vurgulamak: | edco bakır folyo,bakır folyo kağıdı |
||

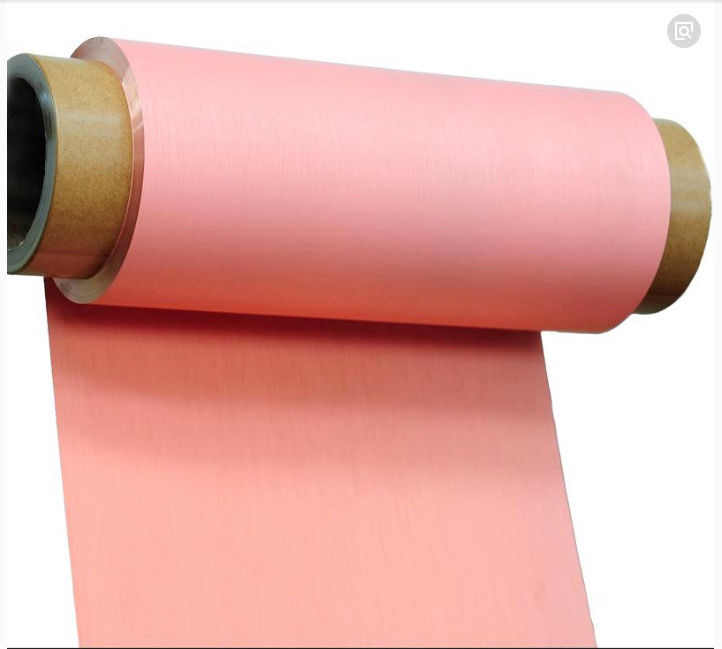

İyi aşındırma yeteneği ile Yüksek hız devresi için HTE 17um ED bakır folyo .
Ürünler Detay :
Arka yan / kırmızı yanda düşük profilli folyo.
n.Ninal Kalınlığı: 0.017mm.
c.Width: 5-1380mm, standart genişlik: 1290mm.
d.ID: 76 mm, 152 mm.
e.Cu saflığı:% 99.8.
f.Kalite standardı: IPC 4562.
P kullananlar Uygulama kullanın :
1.Polyimide kurulu
2. epoksi kurulu
3.PCB ve anten PCB, FPC
Açıklama.
Aşındırma için mükemmel yapışma ..
Yüksek uzama ile yüksek sıcaklıkta çatlama .Anti folyo.
.Eko dostu ürünler ve süreçler.
CA bakır folyo ve ED bakır folyo arasında karşılaştırma
1 . Yoğunluk : haddelenmiş bakır folyo daha yüksek yoğunluklu, yüzey nispeten pürüzsüz, sinyal hızlı iletiminden sonra baskılı devre kartı üretimine elverişli, bu yüzden yüksek frekanslı yüksek hızlı iletim, ince çizgiler baskılı devre kartı da bazı kayan bakır folyo kullanılır .
2 . Yüzey işleme genişliği: haddelenmiş bakır folyo Yüzey İşlemi en geniş etkili genişlik 520mm ile sınırlandırılacaktır.
HTE bakır folyo Teknik Parametreler sayfası ( yüksek sıcaklıkta yüksek uzama bakır folyo )
| Kalınlık | um | 9 | 12 | 18 | 25 | 35 | 70 | IPC 4562 4.6.3.1 | |
| Alan ağırlığı | g / m | 80 ± 1 | 107 ± 3 | 153 ± | 215 ± 5 | 285 ± 5 | 585 ± 8 | IPC 4562 4.6.3.2 | |
| pürüzlülük | (RA) | um | 0,2-0,4 | 0,2-0,4 | 0,2-0,4 | 0,2-0,4 | 0,2-0,4 | 0,2-0,4 | IPC 4562 4.6.9 |
| (RZ), | um | <6.0 | <6.5 | <8.0 | <9.0 | ≤10.0 | <15 | ||
Copper≥ | % | 99.8 | IPC 4562 4.6.3.1 | ||||||
| Gerilme direnci | normal durumu | mpa | > 300 | > 300 | > 300 | > 300 | > 300 | > 280 | IPC 4562 4.6.4 |
| devlet sıcaklığı (180 ℃) | mpa | > 15.0 | > 18.0 | > 18.0 | > 18.0 | > 18.0 | > 18.0 | ||
| ElongationI | normal durumu | % | > 3.0 | > 3.0 | > 5.0 | > 6.0 | > 10.0 | > 10.0 | IPC 4562 3.5.3 |
| devlet sıcaklığı (180 ℃) | % | > 2.0 | > 2.5 | > 2.5 | > 3.0 | > 5.0 | > 5.0 | ||
| Soyma gücü | N / mm | > 1.0 | > 1.05 | > 1.35 | > 1.70 | > 1.8 | > 2.0 | IPC 4562 4.6.7 | |
Yüksek sıcaklık oksidasyon direnci (200 ℃, 40 dk) | Renk değişikliği | Standart | |||||||
| Lehimlenebilirlik | İyi | Standart | |||||||
| Lehimlenebilirlik | İyi | IPC 4562 4.6.12 | |||||||
Not:
1. standart genişliği, 1295 ( ± 1) mm, müşteri istek doğrultusunda terzi olabilir.
2. FR-4 (Tg140) prepreg ile soyma gücünü test ederiz, lütfen pp ile tekrar teyit edin.
SSS:
S1. Çinko içermeyen bakır folyo olabilir mi?
Evet biz yapabiliriz.
S 2 . COA sağlayabilir misiniz?
Evet yapabiliriz.
Q 3 . Fumigasyon karton kutu mu?
Evet öyle .
